Cartofi și cartofi pentru propriile mâini motoblock
Dacă ocupă o suprafață mare pe site-ul sub cartofii, apoi ajutorul diferitelor dispozitive, probabil, nu va fi de prisos. Produce cartofi și cartofi aveți posibilitatea să proprii mâini, și am pregătit pentru dvs. desene și recomandări pentru asamblarea lor.
Recoltare și plantare cartofi - munca grea, mai ales dacă aveți de a procesa o suprafață mare. Dacă aveți deja un motocultor. puteți cumpăra sau de a face propriile dispozitive, aceste operațiuni sunt mecanizate, care accelerează foarte mult procesul, crește productivitatea, chiar și calitatea de plantare tuberculi și recoltare.
kartofelesazhalok producție independentă
cartofi integrat ar trebui să rezolve mai multe probleme la o dată:
- nivelul de educație necesar adâncimea brazdă;
- aprovizionare uniformă a tuberculilor;
- sigiliu caneluri sol.
Prin urmare, unitatea este format din mai multe componente: borozdoreza, klubneprovoda digs discuri.
Desene pentru producția independentă de cartofi
Klubneprovod - una dintre componentele cele mai complexe mașini și utilaje pentru a fabrica le repeta succes nu este tot om bun. Unii fermieri chiar recomanda in loc instalarea scaunului mecanizată klubneprovoda pe rama din apropierea containerului cu un material asistent de montaj, care este aruncat manual tuberculilor în brazdă, care taie și îngroapă mecanismul articulat de cartofi simplificat.
Și totuși, există modele pe care le puteți face singur. Mai jos sunt desene, folosind pe care le puteți colecta propria mașină pentru plantat cartofi.
Un alt concept - plantat automat de cartofi. Reprezintă un cadru asamblat din U-sectiuni № 8 cu placaj sau metal buncăr capacitate cartofi găleată 2, care este prevăzută cu lift furaje. Lift merge de la cupe speciale, care sunt mutate împreună cu un lanț. Acesta este atașat la mișcarea roții de antrenare. Masters recomanda să ia un lanț de bicicletă pinion de transmisie pe plantator Ø 80 mm, în timp ce tractorul mers pe jos în spatele - Ø 160 mm. Sub klubneprovod țeavă montat lift.
Cum sa faci cartofi cu mâinile pe desenele
Desene de plantat fabrica, concepute pentru grele motocultor balast în fața sau minitractori. Toate elementele sunt fixate pe cadru.

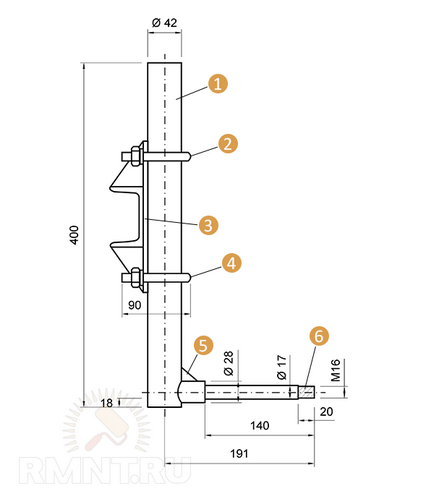

Există o labă ripper cultivator colectat cu un rack. Podsedelnik pipe din podsedelnika 42x3 mm susține - de la colțul de 50x50x5 mm, piciorul se sprijină - tablă de 6 mm. Aceste piese sunt realizate separat și sudate la un nivel confortabil pentru individ.
Tabelul 1. Rata debitului în materialele cadru
Seals roți sunt montate pe suport, unghiul de incidență și gradul de penetrare a scărilor reglementate (vezi. Desenul) și bucșe (4 buc. Pe o axă).
penetrarea înălțimii borozdoreza reglată pe cadru și scări fixate rigid. tubercul hrănire pentru vysazhivatel - pe tipul elevator (vezi mai sus.) sau manual.
plantare Mulci se utilizează rippers, cultivatoare constituie duză atașată la suportul - în rack montat pe cadrul inferior. Adâncimea impactului lor asupra solului reglementa circulația rafturi pe verticală și fixate prin prin degete.
Există, de asemenea, un cadru montat pe axul roții cu șuruburi. Această unitate de asamblare și de a face destul de dificil - aici și de prelucrare și de sudură, și este nevoie de precizie, deci cel mai bine este de a comanda detaliile de producție ale desenului în studio sau de a folosi, dacă este posibil roată b / un cauciuc sau un alt, care daune puțin solul.
Tabelul 2. Consumul pe materiale de osii cu roți
Toate elementele sunt colectate pe cadrul desenului de asamblare.
Cartofi producție independentă
Există trei modele de bază de cartofi:
- Oscilatorii sau grohotnogo tip. Acest dispozitiv de înaltă performanță, constând dintr-un butoi și unitate plugului vibrații vibratoare. Principiu: Cartofii cu solul capturat, mutat la masa vibratoare, unde pământul se trezește în jos și tuberculii sunt turnate de-a lungul rândului.
- Tipul pe banda rulanta. Complex în fabricarea ansamblurilor compuse din brăzdare lopatopodobnogo, mai curate tambur, iar lanțul-a transportorului bar.
- Tipul Lancet. Design-ul cel mai simplu, care este montabilă la un singur motocultivatoare Hitch „fan“, prin care se trezește pământul, și cartofi a scăzut în lateral.
Cartofi pentru elementele care aveți nevoie pentru a lua un metal suficient de gros, având în vedere rezistența solului. „Mai greu“, a solului, grosimea metalului să fie în contact cu ea.
Cartofi tip vibrație grohotnogo
Cartofi tip transportor
Structura de atașare original, proiectat Soloviov maestru. Figura - + pivotare bază remorcă.
Tabelul 3. Materiale pentru fabricare
